產品簡介

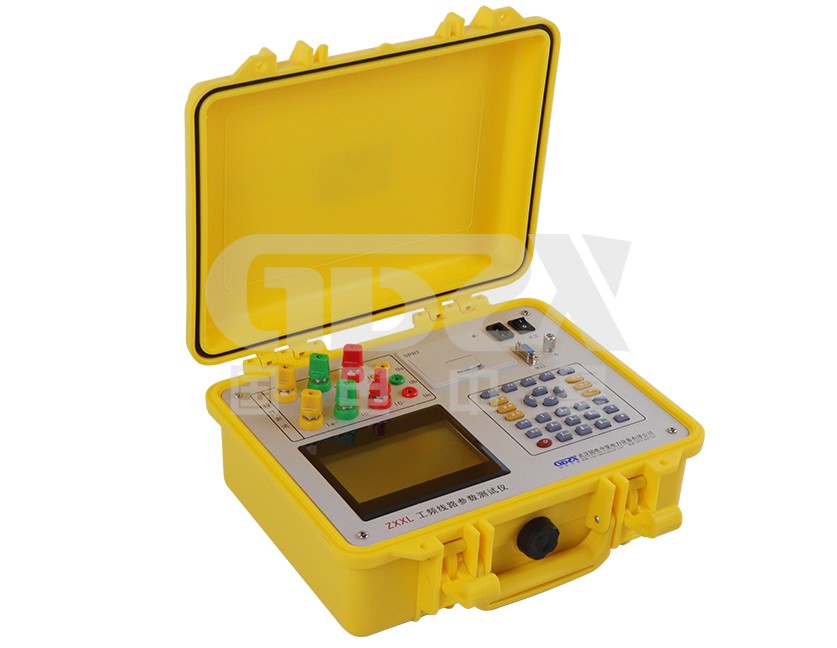

ZXXL工頻線路參數測試儀是我公司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷。

產品別稱

輸電線路異頻參數測試系統、線路參數測試儀、輸電線路工頻參數測試儀

性能特點

1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。

2、允許外接電壓互感器和電流互感器進行擴展量程測量。

3、電壓回路寬量限：電壓測量可達到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。

5、儀器配備了微型高速熱敏打印機，用戶可隨時將測試的數據通過微型打印機打印出來。

6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。

技術指標

1、輸入特性

電壓測量范圍：0~750V 寬量限，一檔可保證精度。

電流測量范圍：0~5A~100A，軟件切換量程。

2、準確度

電壓、電流：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

阻抗、容抗、感抗：0.5%

電阻、電容、電感、電導、電納：0.5%

3、工作溫度：－10℃~ +40℃

4、工作電源：交流160V~400V

5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、體積：32cm×24cm×13cm

7、重量：3Kg
