回收 福祿克Fluke 435-II 電能質量分析儀

歐陽R:13537；；229325

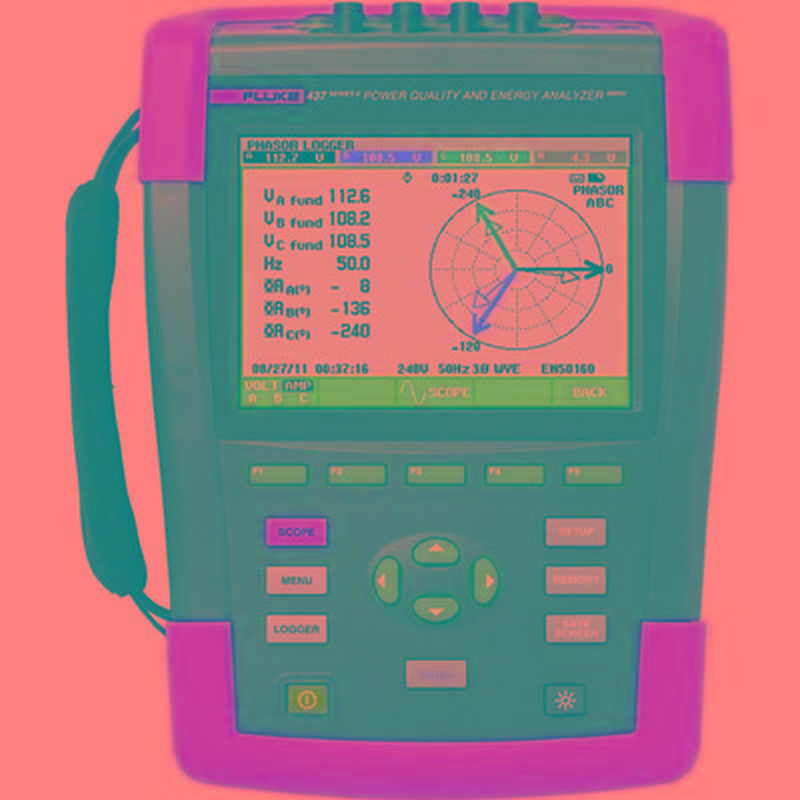

電能質量分析儀Fluke 435II（Fluke435-2）可以捕捉快速的RMS數值以查看每個波形，從而可以確定電壓、電流和頻率的數值如何相互；Fluke 435II可以測試功率逆變器效率；計算因電能質量差而產生的財務成本；量化判斷節能設備安裝前后能耗的改善情況等

電能質量分析儀的詳細介紹

電能質量分析儀Fluke 435II（Fluke435-2）主要應用如下：

電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況

一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態

預防性維護 –

在電能質量問題引起停機前進行監測和預測

長期分析 – 發現難以察覺的問題或間歇性問題

負載研究 – 增加負載前驗證電氣系統的容量

電參數波形數據捕獲– 捕捉快速的 RMS 數值以查看每個波形，從而可以確定電壓、電流和頻率的數值如何相互作用

功率逆變器效率– 功率逆變器效率

電能量貨幣化 – 計算因電能質量差而產生的財務成本

電能質量分析儀Fluke 435II（Fluke435-2）技術特點：

功率逆變器效率: 同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。

電參數波形數據捕獲: 捕獲快速變化的 RMS 數據，顯示半周期和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等）。

電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。

實時故障排除: 使用光標和縮放工具分析趨勢。

業內**: 進戶線額定使用 600 V CAT IV/1000 V CAT III。

測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合緊密的位置。

自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。

系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。

記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄多 600 個參數。

查看圖形和生成報告: 附帶分析軟件。

電池壽命: 鋰離子電池組每次充電可運行 7 小時。

電能質量分析儀Fluke 435II（Fluke435-2）電參數波形數據捕獲功能

對一些用戶而言，負載切換是引起電能質量問題的原因之一。 負載開啟時，大電流消耗有時會引起電壓降，使其他設備無法正常工作。 435和 437 II 系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號，從而查找出現問題的原因。 電參數波形超出標準電能質量測量范圍；電參數波形的快速數據捕捉模式描繪了系統動態。特定時間下電壓和電流波形將持續捕獲，并在屏幕上細致呈現；電力波形從該數據中得出。 此外，還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。 此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。

電能質量分析儀Fluke 435II（Fluke435-2）功率逆變器效率

功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。 太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。 逆變器會隨時間而老化，需定期檢查。 通過比較輸入和輸出功率，可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。
