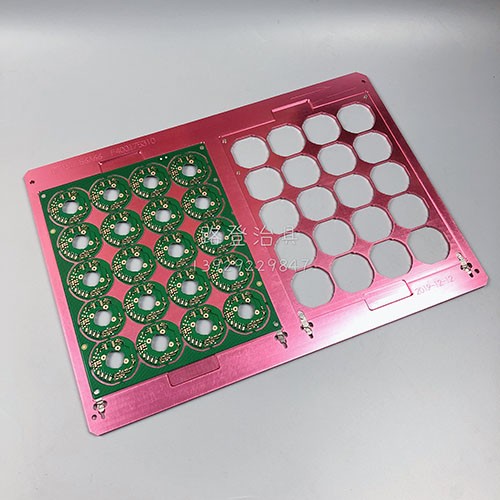

合成石（如環氧樹脂、硅膠等復合材料）因其耐高溫、絕緣性好、熱膨脹系數低等特性，常被用于制作波峰焊過爐治具（WaveSolderingFixture）。以下是關于合成石波峰焊治具的詳細說明：

1.合成石治具的核心優勢

耐高溫性：可承受波峰焊高溫（通常260300℃），長期使用不變形。

尺寸穩定：熱膨脹系數低，確保PCB定位。

絕緣防靜電：避免電路短路或靜電損傷元件。

輕量化：比金屬治具更輕，便于操作。

易加工：可CNC精密加工成復雜形狀，適配不同PCB設計。

2.治具設計要點

開口設計：

避開焊點、插件元件，僅暴露需焊接的引腳區域。

邊緣倒角防止刮傷PCB。

定位結構：

使用銷釘、卡槽或真空吸附固定PCB。

考慮PCB熱脹冷縮，預留微小間隙（通常0.10.2mm）。

分層設計（可選）：

多層合成石治具應對復雜PCB，或增加屏蔽層保護敏感元件。

3.制作流程

1.3D建模：根據PCB文件（Gerber/STEP）設計治具結構。

2.材料選擇：

常用合成石：FR4增強環氧樹脂、硅膠復合石（如德國勞士領材料）。

厚度根據PCB重量和尺寸選擇（通常520mm）。

3.CNC加工：高精度雕刻定位孔、開窗、夾具結構。

4.后處理：

表面拋光減少錫渣附著。

添加耐高溫標簽或金屬嵌件（如接地端子）。

5.測試驗證：

過爐測試，檢查PCB變形、焊點質量、治具耐久性。

4.使用注意事項

預熱匹配：治具可能影響PCB受熱，需調整預熱溫度和時間。

清潔維護：定期清除錫渣和助焊劑殘留，避免堵塞開孔。

壽命管理：合成石治具壽命約13萬次，出現變形或開裂需更換。

5.常見問題解決

問題：焊錫爬升到治具表面

對策：增加治具開窗邊緣的疏錫槽，或噴涂防錫膏涂層（如PTFE）。

問題：PCB過爐后變形

對策：優化治具支撐點分布，或改用分段式治具減少熱應力。
