FPC（柔性電路板）過錫爐托盤和芯片治具是電子制造中用于焊接和固定元器件的重要工具，尤其在SMT（表面貼裝技術）和波峰焊工藝中應用廣泛。以下是關于這兩種治具的詳細說明：

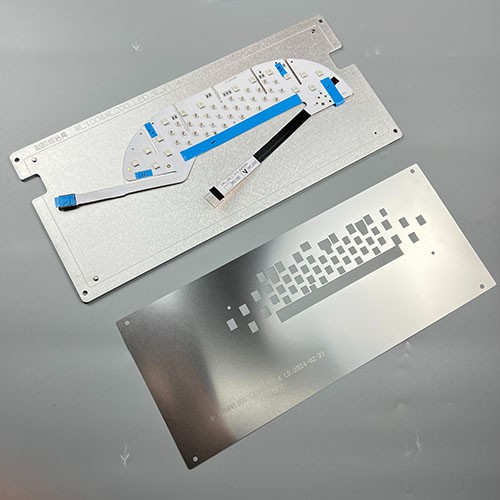

1. FPC過錫爐托盤（載具）

#作用

固定FPC：柔性電路板（FPC）易變形，托盤通過真空吸附或機械夾持固定其位置。

保護FPC：避免高溫錫爐（波峰焊）直接接觸FPC導致變形或損傷。

屏蔽區域：覆蓋不需焊接的部分（如金手指、連接器），防止錫渣污染。

#設計要點

材料：

耐高溫材料（如合成石、玻纖板、鋁合金）。

合成石（如FR4）輕便且絕緣，鋁合金散熱快但需絕緣處理。

結構：

開窗設計：僅暴露需焊接的焊盤區域。

定位孔/邊欄：與FPC和生產線軌道對齊，確保精度。

吸盤或卡扣：防止FPC在過爐時移位。

#使用場景

波峰焊、選擇性波峰焊或回流焊中承載FPC。

2.芯片治具（SMT/焊接治具）

#作用

定位芯片：確保BGA、QFN等精密芯片與PCB焊盤對齊。

輔助焊接：用于返修臺或手工焊接時固定芯片，避免移位。

散熱保護：防止高溫損壞芯片（如帶散熱銅塊的設計）。

#設計要點

材料：

耐高溫絕緣材料（如陶瓷、玻纖板）。

金屬治具需考慮熱膨脹系數匹配。

結構：

開孔：匹配芯片引腳或焊球位置。

可調節夾持力：避免壓傷芯片。

兼容吸嘴或真空吸附（用于自動化設備）。

#使用場景

SMT貼片后的回流焊、芯片返修、手工焊接等。

3.結合應用案例

FPC+芯片一體化治具：

若FPC上需焊接芯片，治具可能集成兩種功能：

下層托盤固定FPC，上層結構定位芯片。

開窗分層設計，確保焊接時錫膏僅接觸目標區域。

4.注意事項

公差控制：FPC和芯片的定位公差需≤0.1mm（視工藝要求）。

熱管理：避免治具吸熱導致焊接溫度不足。

清潔維護：定期清理錫渣和助焊劑殘留，防止污染。
